電焊機電纜線產品標準及型號：

電焊機電纜線是氯丁橡膠混合物護套具有耐熱、耐油和不延燃性能。本產品適用于對地電壓交流不超過200V和脈動直流峰值400V電焊機用二次側接線及連接電焊機用。電纜的最大工作溫度為65℃。

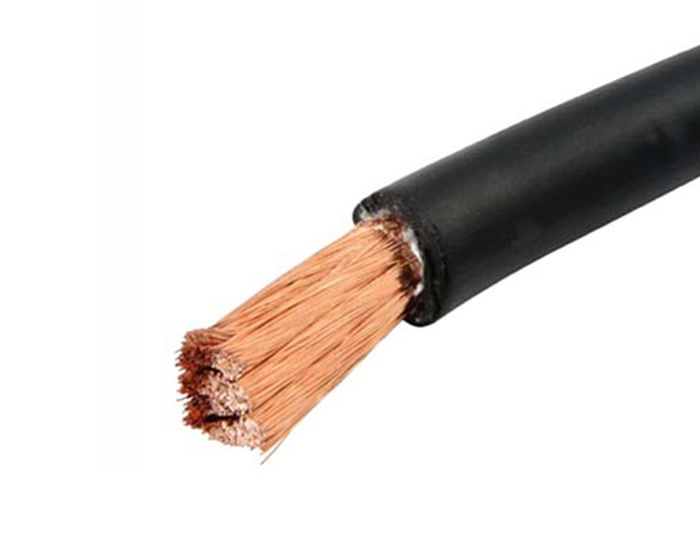

電焊機電纜是適用于電焊機二次側接線及連接電焊鉗的專用電纜,額定電壓交流不超過200V和脈動直流峰值400V。結構為單線芯,采用多股軟導線復絞制成。導電線芯外面采用耐熱聚酯薄膜絕緣帶繞包,最外層用橡皮制成的絕緣兼護套做為保護層。

型號：60245IEC8KYH)、60245IECB82(YHF)

執行標準：GB/5013、IEC60245-6

YH電焊機電纜焊把線；YHF直流電焊機電纜焊把線

Y代表移動。H代表電焊機，YH電纜全稱是移動電焊機用橡套軟電纜。

產品名稱 ：YH85℃，EH，YH，YHF電焊機電纜,焊把線。

產品標準：GB5013.6-1997

產品用途：本產品適用于二次側對地電壓交流200V和脈動直流峰值400V電焊機用二次側接線及連接電焊鉗用。

使用特性：

2451EC81(YH)、2451EC82(YHF)型電纜導體的長期允許工作溫度應不超過65℃。

YH 85℃型電纜導體的長期允許工作溫度不超過85℃。

YHF型具有一定的耐油及不延燃等特性。

EH電纜導體的長期允許工作溫度不超過70℃，有較好的耐磨性，還具有一定的耐油性。

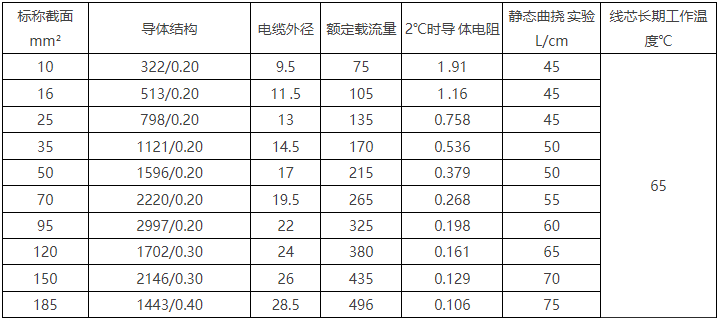

電焊機電纜型號規格說明

電焊機電纜適用于對地電壓交流不超過200V和脈動直流峰值400V電焊機用二次側接線及連接電焊機用。電纜的最大工作溫度為65℃。具有良好的彎曲性能。護套材料采用天然橡膠或氯丁橡膠混合物，可以適用于不同的場合。產品具有耐候、柔軟、輕巧、彎曲性能好等特點，也可按需要加鋼絲抗拉。

產品使用條件：

1、電纜導體的長期允許工作溫度為65℃。

2、電纜的最小彎曲半徑為電纜直徑的6倍。

使用要求：

(1)電焊機電纜是在低電壓(最高電壓為200V)大電流的條件下工作,要求具有一定的耐熱性。

(2)電纜長期允許工作溫度不應超過65℃。

(3)電纜頻繁地移動，扭繞和施放,要求柔軟,彎曲性能好。

(4)在施放中易受到尖銳鋼鐵構件的刮、擦,故要求電纜絕緣抗撕、耐磨等機械性能良好。

(5)使用環境條件復雜,如日曬、水沸、接觸泥水、機油、酸堿液體等,要求有一定的耐氣候性和耐油、耐溶劑性。

(6)有時會碰到熱焊件,要求耐熱變形性好。

(7)經常移動,要求外徑小,重量輕。

由于對此種電纜電性能要求不高,且使用環境條件復雜,在結構上要求滿足各種復雜的環境因素是不適宜的。使用時注意改善使用條件,防止外來破壞

用途

用作電焊機第二次側接線及連接電焊鉗的軟電纜

使用范圍：適用于額定電壓為220V電纜

使用特性

1、電纜導體的長期允許工作溫度65℃

2、電纜的最小彎曲半徑為電纜直徑的6倍

3、適用于額定電壓220V電纜

4、特別柔軟，具有良好的彎曲性能。護套材料采用天然橡膠或氯丁橡膠混合物，可以適用于不同的場合。

電焊機專用電纜

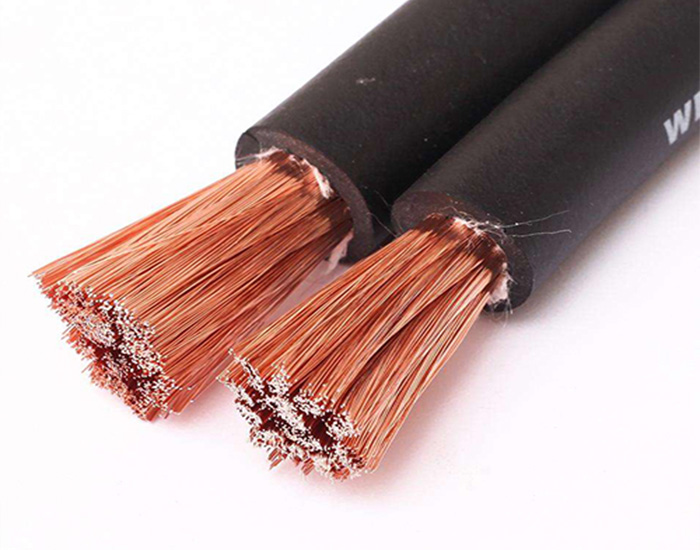

電焊機電纜線俗稱焊把線，屬于橡皮絕緣電纜類，是用于電焊機二次側接線及連接電焊鉗、電焊機的專用電纜，其特點是：電流大、電壓低。護套材料采用天然橡膠或氯丁橡膠混合物，而氯丁橡膠混合物護套具有耐熱、耐油和不延燃性能，因此，可以適用于不同的場合。

電纜性能：

1、高耐磨：卷筒在收放電纜時有較強的摩擦，電纜的外護套拉伸強度應在22-35MPA，需能夠經受住卷筒長時間的摩擦而不損壞。

2、高抗拉：卷筒在收放中電纜的使用長度比較長，卷筒的摩擦力很大，所有在來回移動使用中對電纜的拉力會非常大，這就需要電纜的抗拉性很強，電纜在拖拽中不會出現芯線的斷裂。

3、防水性、耐腐蝕性：卷筒在收放中，可能會有水或腐蝕性液體，這就要求電纜有足夠的防水耐腐蝕性能。

電焊機專用電纜

電纜結構

1、導體：多股細裸銅絲絞合導體，導體結構根據VDE 0295第5類/IEC60228 第5類規定

2、絕緣：特種橡膠芯線（EPR化合物，3GI3），符合DIN VDE 0207-20部分規定

3、護套：特種黃色橡膠5GM5護套，符合VDE 0207-21部分規定

其它電纜：

液壓驅動低壓卷筒電纜|彈簧軟管卷筒|軟管卷筒電纜|電纜卷筒|清潔系統電纜|門式起重機電纜|抓具工作平臺電纜|移動生產設備電纜|移動起重機電纜|灌溉電纜|清潔系統電纜|拖令系統電纜|行車扁電纜

盾構機，斗輪機，取料機，堆料機，挖掘設備，大壩升降閘門

電纜的使用及其注意事項

1、在安裝電纜前首先檢杳產品是否跟設備所配備的型號規格相一致，是否能滿足生產的正常需要，安裝時必須注意將絕緣屏蔽表面層處理干凈。

2、用電纜時，機電工應嚴格按規定進行操作和安裝，在運行過程中時刻對電纜的運行情況進行觀察，并將觀察的結果予 以記錄，防止電纜在運行中受到外力的損傷或其他原因造成的電纜短路、斷路。

3、停機以后，對電纜進行全面的檢查，發現問題及時處理。

電焊機電纜常見的故障有？

電纜線路常見的故障有機械損傷、絕緣損傷、絕緣受潮、絕緣老化變質、過電壓、電纜過熱故障等。當線路發生上述故障時，應切斷故障電纜的電源，尋找故障點，對故障進行檢查及分析，然后進行修理和試驗，該割除的割除，待故障消除后，方可恢復供電。

埋設電纜的安全要求

1、電纜線相互交叉時，高壓電纜應在低壓電纜下方。如果其中一條電纜在交叉點前后1m范圍內穿管保護或用隔板隔開時，最小允許距離為0.15m。

2、電纜與熱力管道接近或交叉時，如有隔熱措施，平行和交叉的最小距離分別為0.5m和0.15m。

3、電纜與鐵路或道路交叉時應穿管保護，保護管應伸出軌道或路面2m以外。

4、電纜與建筑物基礎的距離，應能保證電纜埋設在建筑物散水以外;電纜引入建筑物時應穿管保護，保護管亦應超出建筑物散水以外。

5、直接埋在地下的電纜與一般接地裝置的接地之間應相距0.15~0.5m;直接埋在地下的電纜埋設深度，一般不應小于0.7m，并應埋在凍土層下。

 電焊機電纜的敷設注意事項有些什么

施工現場臨時用電安全技術規范（JGJ46—2005）第9.5.2規定： 交流弧焊機變壓器的一次側電源線長度不應大于5m，其電源進線處必須設置防護罩。第9.5.3條規定 電焊機械開關箱中的漏電保護器必須符合本規范第8.2.10條的要求。交流電焊機械應配裝防二次側觸電保護器。第9.5.4條規定： 電焊機械的二次線應采用防水橡皮護套銅芯軟電纜，電纜長度不應大于30m，不得采用金屬構件或結構鋼筋代替二次線的地線。

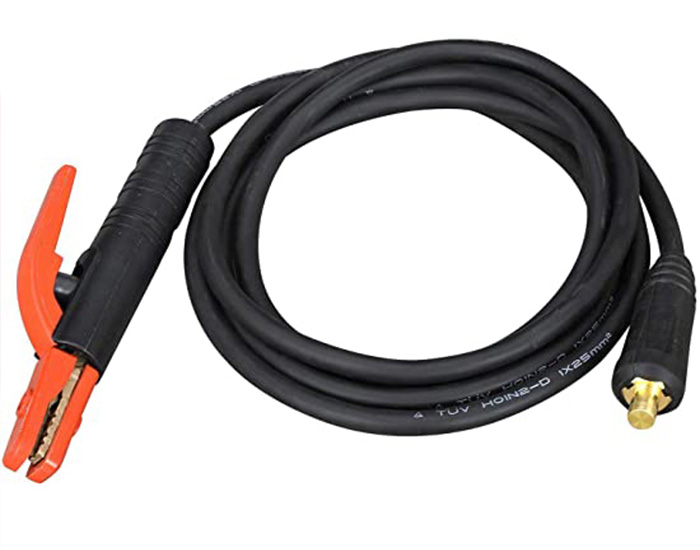

電焊機電纜（YH、YHF)

電焊機電纜（焊把線）說明

1、電焊機電纜（焊把線）結構為單線芯,用多股軟導線復絞制成。導電線芯外面采用耐熱聚酯薄膜絕緣帶繞包,外層用橡皮制成的絕緣兼護套做為保護層。

2、適用于對地電壓交流不超過200V和脈動直流峰值400V電焊機用二次側接線及連接電焊鉗.是適用于電焊機二次側接線及連接電焊鉗的專用電纜,額定電壓交流不超過200V和脈動直流峰值400V。

3、電纜導體的長期允許工作溫度不超過70℃，敷設環境溫度應不低于0℃。

4、本產品生產工藝上導體采用ＴＲ軟銅導體絞合，絕緣部分采用雙層結構，內層為白色絕緣的PVC，外被為橙色的PVC內層主要作為絕緣，外層作為保護層，使產品可以通過較大電流的情況下，保證安全和使用壽命。

5、線芯采用特殊耐彎折材料，使芯線的抗彎曲性能達到佳水平，如果使用時電纜不需要移動，可將電纜敷設在線管，線槽內。

6、電纜外徑小于25mm允許彎曲半徑不小于電纜外徑的4倍，電纜外徑為25mm允及以上許彎曲半徑不小于電纜外徑的6倍。

電焊機電纜使用與維修注意事項是什么？

1、本裝置為不可維修型，其各項保護特性由制造廠規定，不可隨意調整；

2、弧焊機有風冷及主回路有接觸器的，要將風機及接觸器線圈電源接于裝置的輸入電源端；

3、每次使用前觀察保護器指示燈狀態，紅燈是電源指示，綠燈是安全電壓指示，其正常狀態  是：綠燈不焊接時發亮，焊接時熄滅，如發現在焊機不焊接時綠燈熄滅，則表明保護器已失去保護作用，應立即停用。
